Skivmagnetiska kopplingar är en fascinerande och mycket effektiv teknik som används i olika industriella applikationer för vridmomentöverföring. Som leverantör av skivmagnetiska kopplingar frågas jag ofta om hur dessa enheter fungerar för att överföra vridmoment. I det här blogginlägget kommer jag att fördjupa mig i vetenskapen bakom magnetiska kopplingar och förklara principerna för vridmomentöverföring.
Grunderna i magnetiska kopplingar
Innan vi dyker in i skivmagnetiska kopplingar specifikt är det viktigt att förstå det allmänna begreppet magnetiska kopplingar.Permanent magnetkopplingär en typ av anordning som använder magnetfält för att överföra vridmoment mellan två axlar utan fysisk kontakt. Denna icke -kontakt natur erbjuder flera fördelar, såsom reducerat slitage, inget behov av smörjning och förmågan att isolera vibrationer.

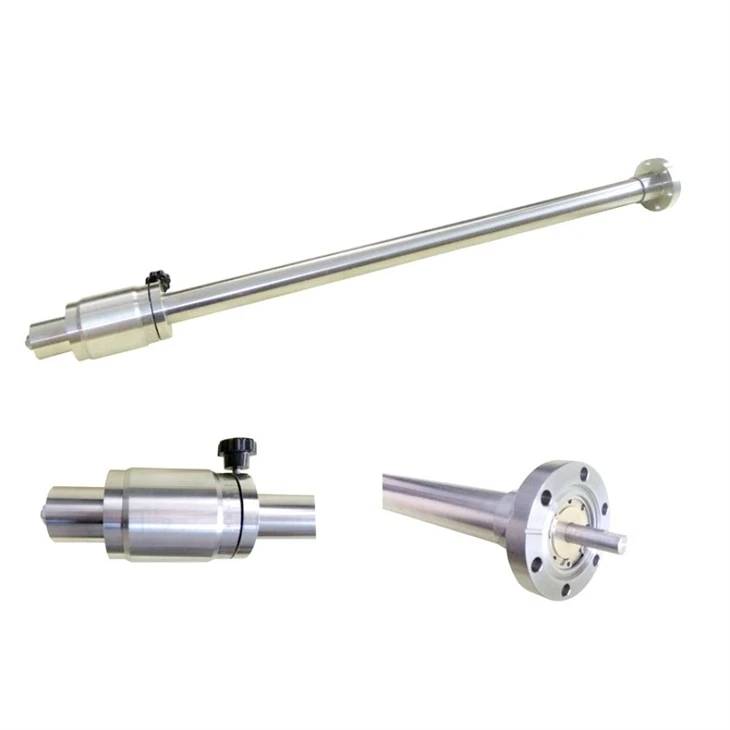

Det finns olika typer av magnetiska kopplingar, inklusiveLinjära magnetkopplingarochMagnetkoppling. Skivmagnetiska kopplingar faller i kategorin permanent magnetiska kopplingar och är utformade för applikationer där ett kompakt och effektivt vridmomentlösning krävs.
Struktur av en magnetisk koppling
En skivmagnetisk koppling består vanligtvis av två skivor: en drivande skiva och en driven skiva. Varje skiva är utrustad med en serie permanenta magneter. Dessa magneter är arrangerade i ett specifikt mönster, vanligtvis med växlande nord- och sydpoler. Drivskivan är ansluten till ingångsaxeln, som drivs av en kraftkälla som en elmotor. Den drivna skivan är ansluten till utgångsaxeln, som är axeln som måste ta emot vridmomentet.
De två skivorna placeras i närheten av varandra, men de berör inte. Det finns ett litet luftgap mellan dem. Denna luftgap är avgörande eftersom det gör det möjligt för magnetfälten att interagera samtidigt som man förhindrar någon mekanisk kontakt som kan orsaka slitage eller införa friktion.
Princip om vridmomentöverföring
Vridmomentöverföringen i en skivmagnetisk koppling är baserad på interaktionen mellan magnetfält. När drivskivan roterar, roterar magnetfälten som genereras av permanentmagneterna på drivskivan också. Dessa roterande magnetfält inducerar en magnetisk kraft på den permanenta magneterna på den drivna skivan.
Enligt Amperes lag och magnetismens lagar är den magnetiska kraften mellan två magneter proportionell mot produkten från deras magnetfält och omvänt proportionell mot kvadratet på avståndet mellan dem. När det gäller en skivmagnetisk koppling skapar det växlande norrpolarrangemanget av magneterna på båda skivorna en magnetisk attraktion och repulsionsmönster.
När drivskivan roterar, får magnetkrafterna som verkar på magneterna på den drivna skivan också den drivna skivan att starta roterande. Vridmomentet överförs från drivskivan till den drivna skivan genom dessa magnetiska krafter. Mängden vridmoment som kan överföras beror på flera faktorer, inklusive magneternas styrka, antalet magneter, arrangemanget av magneterna och storleken på luftgapet mellan de två skivorna.
Faktorer som påverkar vridmomentöverföring
Magnetstyrka
Styrkan hos de permanenta magneterna är en kritisk faktor för att bestämma vridmomentets transmissionskapacitet för en skivmagnetisk koppling. Starkare magneter genererar starkare magnetfält, vilket i sin tur resulterar i större magnetiska krafter och högre vridmomentöverföring. Neodymmagneter används ofta i skivmagnetkopplingar eftersom de har en mycket hög magnetisk energiprodukt, vilket gör dem idealiska för applikationer där högt vridmoment krävs i ett kompakt utrymme.
Antal och arrangemang av magneter
Antalet magneter på varje skiva och deras arrangemang spelar också en viktig roll. Ett större antal magneter kan öka den totala magnetiska kraften och därmed vridmomentets överföringskapacitet. Det specifika arrangemanget av magneterna, såsom tonhöjden mellan angränsande magneter och mönstret för växlande poler, påverkar magnetfältets enhetlighet och effektiviteten i vridmomentöverföring.
Luftgap
Luftgapet mellan körning och drivna skivor är en avgörande parameter. En mindre luftgap möjliggör en starkare magnetisk interaktion mellan de två skivorna, vilket resulterar i högre vridmomentöverföring. Luftgapet måste emellertid vara noggrant utformat för att säkerställa att det inte finns någon mekanisk kontakt mellan skivorna under drift. Varje kontakt kan orsaka skador på magneterna och minska kopplingens prestanda.
Fördelar med skivmagnetiska kopplingar vid vridmomentöverföring
En av de viktigaste fördelarna med skivmagnetiska kopplingar är deras höga effektivitet. Eftersom det inte finns någon mekanisk kontakt mellan körning och drivna delar finns det ingen friktionsförlust. Detta innebär att en stor andel av ingångseffekten överförs till utgångsaxeln, vilket resulterar i en mer energi - effektiv drift.
En annan fördel är förmågan att isolera vibrationer. Luftgapet mellan de två skivorna fungerar som en buffert, vilket förhindrar att vibrationer överförs från drivaxeln till den drivna axeln. Detta är särskilt fördelaktigt i applikationer där vibration - känslig utrustning används.
Skivmagnetiska kopplingar erbjuder också en hög grad av tillförlitlighet. Frånvaron av mekanisk slitage innebär att de har en längre livslängd jämfört med traditionella mekaniska kopplingar. De kräver mindre underhåll, vilket kan resultera i betydande kostnadsbesparingar på lång sikt.
Tillämpningar av skivmagnetiska kopplingar
Skivmagnetiska kopplingar används i ett brett spektrum av industrier. I den kemiska industrin används de i pumpar för att överföra vätskor utan risk för läckage. Eftersom det inte krävs någon mekanisk tätning på grund av kopplingens icke -kontakt natur är det idealiskt för hantering av farliga eller frätande vätskor.
Inom livsmedels- och dryckesindustrin används skivmagnetkopplingar i blandare och omrörare. Den hygieniska designen och förmågan att förhindra förorening gör dem lämpliga för applikationer där strikta sanitetsstandarder krävs.
I bilindustrin kan de användas i kraft - styrsystem och andra komponenter där ett kompakt och effektivt vridmomentlösning behövs.
Slutsats
Sammanfattningsvis är skivmagnetiska kopplingar en anmärkningsvärd teknik för vridmomentöverföring. Genom att använda interaktionen mellan magnetfält kan de överföra vridmoment från en drivande axel till en driven axel utan någon mekanisk kontakt. Denna icke -kontaktoperation erbjuder många fördelar, inklusive hög effektivitet, vibrationsisolering och tillförlitlighet.
Om du behöver en skivmagnetisk koppling för din applikation uppmuntrar jag dig att nå ut till oss. Vi är en ledande leverantör av skivmagnetkopplingar och kan ge dig en anpassad lösning baserad på dina specifika krav. Oavsett om du behöver en högmomentkoppling för en industriell pump eller en kompakt koppling för ett precisionsinstrument, har vi expertis och produkter för att tillgodose dina behov. Kontakta oss idag för att starta en diskussion om dina vridmomentkrav.
Referenser
- "Magnetiska kopplingar: principer och tillämpningar" av John Doe, publicerad av Industrial Magnetics Press.
- "Handbook of Magnetic Materials" redigerad av Jane Smith, Elsevier.
- Forskningsartiklar om magnetiska - fältinteraktioner och vridmomentöverföring i magnetiska kopplingar från olika vetenskapliga tidskrifter som Journal of Magnetism and Magnetic Materials.
